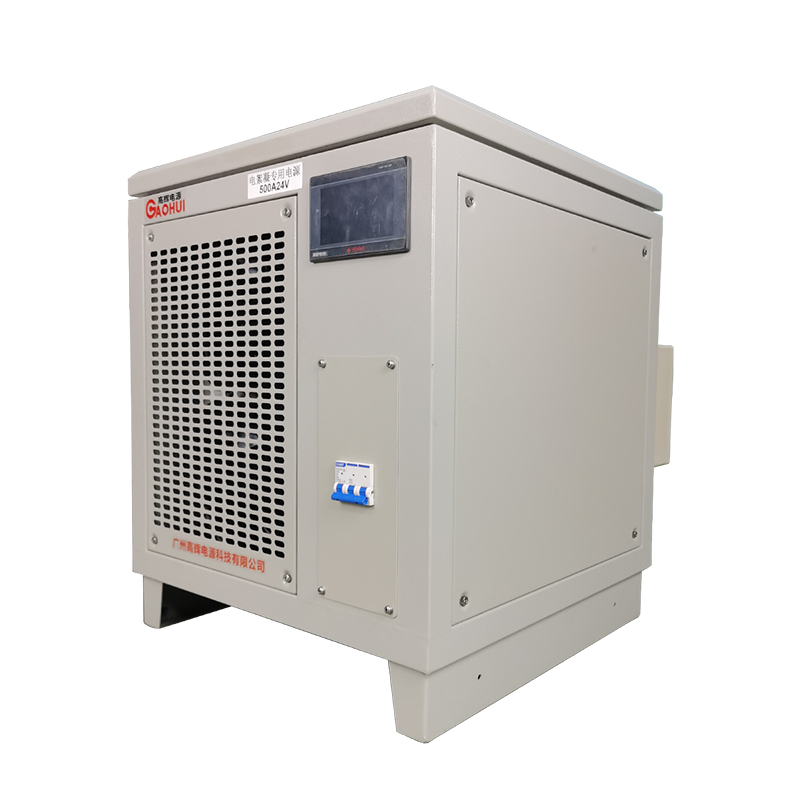

500A24V电絮凝专用电源

水处理电源整流器用途：

适合于水处理电解、水提取金属、污水处理、海水淡化、次氯酸钠电解、电解除后 等领域。

水处理电源整流器结构：

水处理电源主要由整流滤波电路，全桥变换电路，高频变压器，高频整流滤波电路 ，辅助电源电路和主控制单元组成，主控制单元电路主要由缺相保护电路，温度保护电路，过载保护电路，短路保护电路和带PI 调节的PWM电路组成。

三相电网电压经电源开关后，进行整流滤波，得到的520VDC的平滑直流电压供给逆变 电路。逆变电路主要由大功率场效应MOSFET模块或IGBT模块组成全桥变换电路。当PWM输出控制信号通过隔离驱动器分别驱动功 率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。

水处理电源特点：

1.电源可在稳压限流或稳流限压状态下工作，两状态可任意切换

2.直流输出电压稳压精度在50%-100%，输入电压10%波动或负载变化时，输出电压不 变稳压精度≤0.5%。

3.具有滤波功能，防止电源启动对仪表干扰，杜电网的污染，可避免电流的“良涌” 现象。

4.缺相保护：当电源三相交流进线缺相时，电源自动封锁，当排除故障后，电源将自 动恢复工作。

5.过流保护：当电流超过额定值时，电源自动处于过流停机报警状态。

6.短路保护：当电源负载短路或电源内部器件短路，空气开关自动切断电源。

7.超温保护：当电源有异常使用IGBT、肖特基等半导体器件基座温度≥80℃时，主控 板内电子开关工作，电源处于封锁状态，可有效保护电源。
