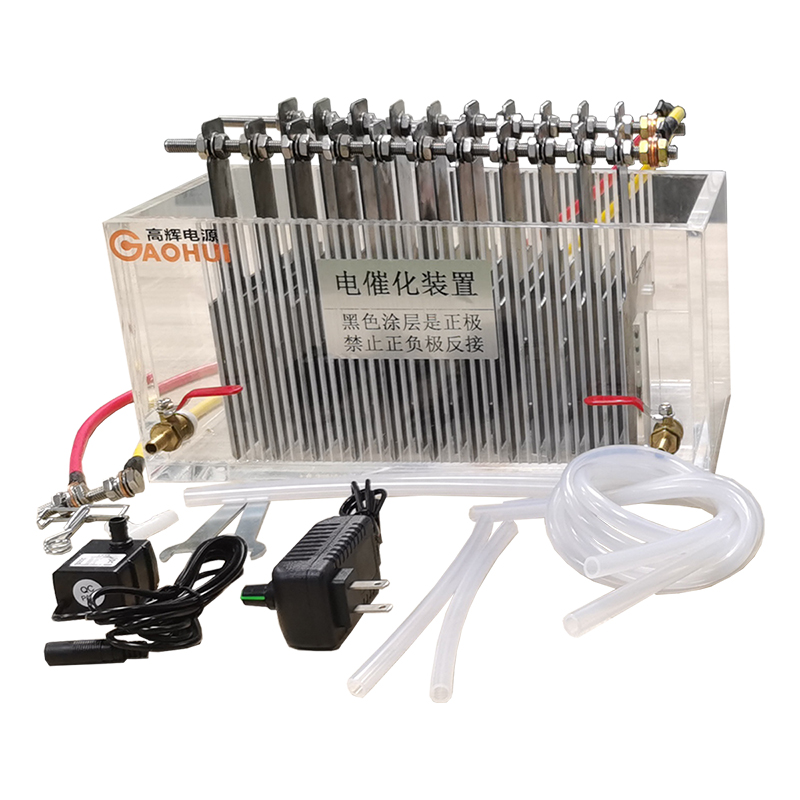

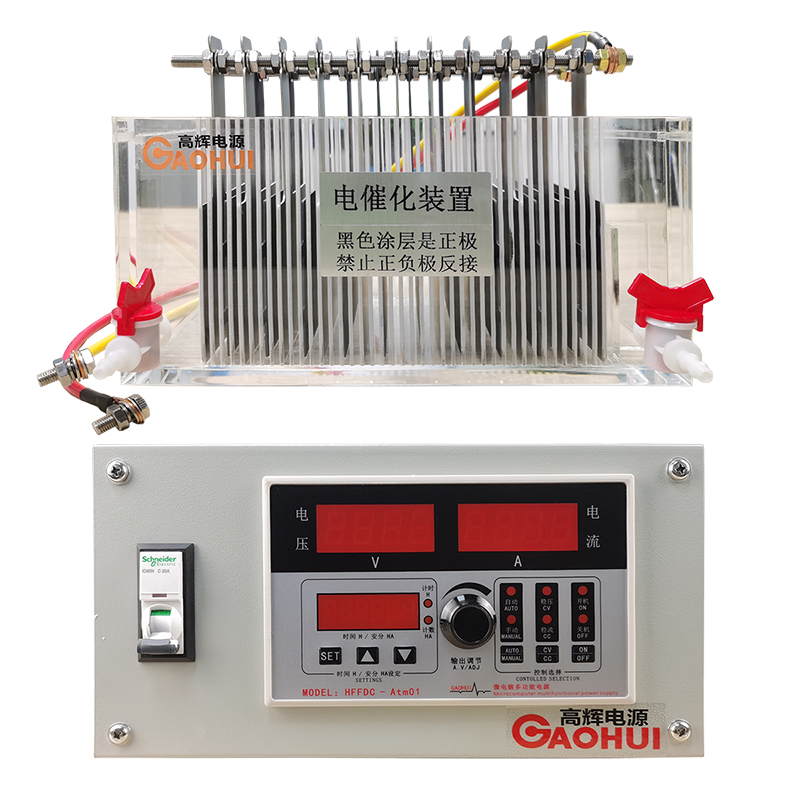

污水处理实验装置结构图

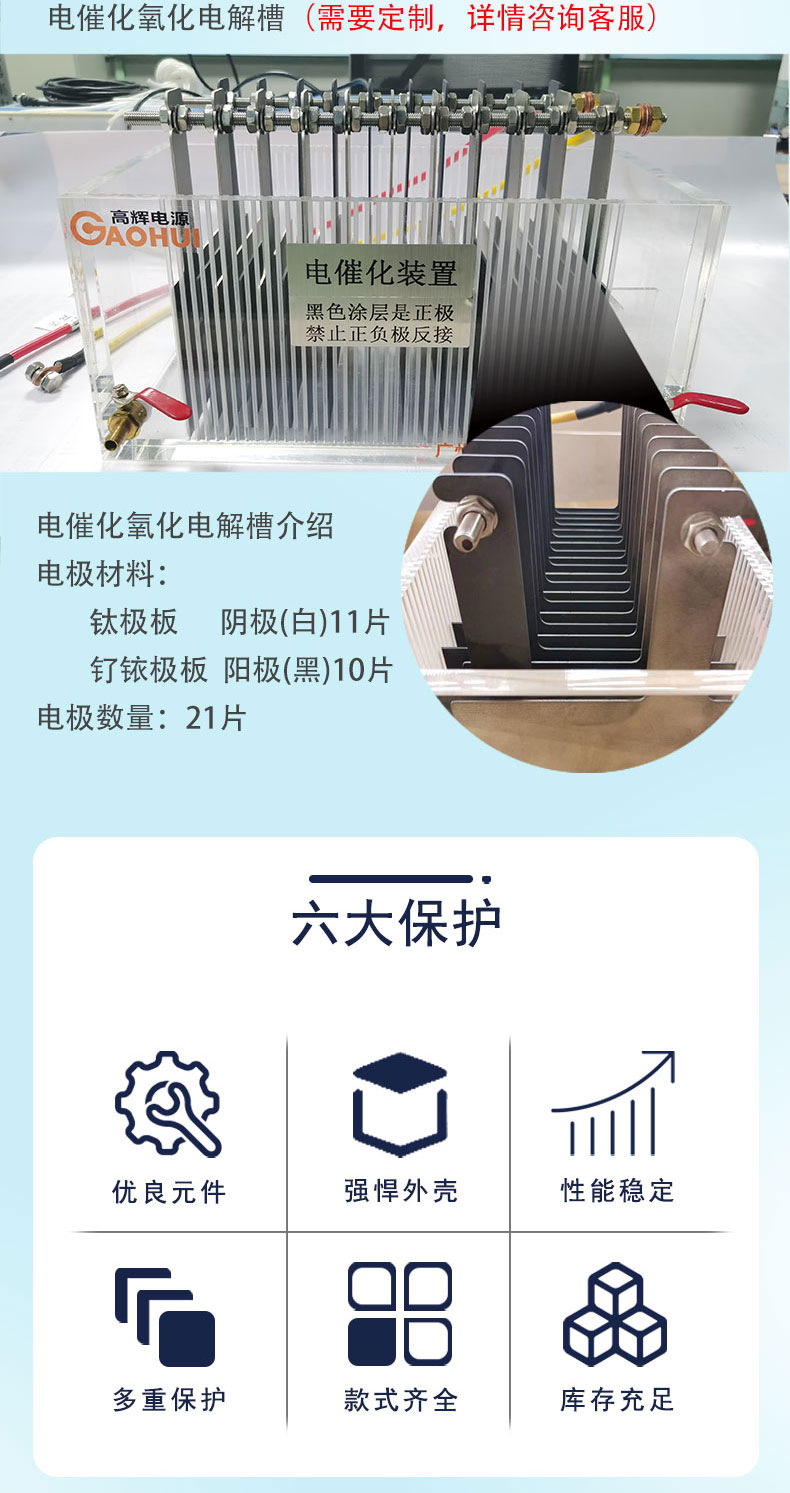

实验装置主要是由50A36V电催化氧化电源+电解糟+电极板+水泵（水速可调）和其它线材组成。电源采用的是输入220V输出标配电源输出50A36V污水处理电源。
水循环系统，模拟真实水循环，也可以不循环独立进水和出去，电极片的间隙也可以随意调整，实验灵活性强测试精度高。可以模拟：电絮凝、电芬顿、电催化氧化（需要咨询客服）等污水处理实验，测试最佳效果后，可以把参数记录下来，到时可以放大做工程方案和成本预算用。
水处理电源整流器用途：
适合于水处理电解、电絮凝、电催化氧化、电渗析、电芬顿、水提取金属、污水处理、海水淡化、次氯酸钠电解、电解除垢等多种领域。
水处理电源整流器结构：
水处理电源主要由整流滤波电路，全桥变换电路，高频变压器，高频整流滤波电路 ，辅助电源电路和主控制单元组成，主控制单元电路主要由缺相保护电路，温度保护电路，过载保护电路，短路保护电路和带PI 调节的PWM电路组成。
三相电网电压经电源开关后，进行整流滤波，得到的520VDC的平滑直流电压供给逆变 电路。逆变电路主要由大功率场效应MOSFET模块或IGBT模块组成全桥变换电路。当PWM输出控制信号通过隔离驱动器分别驱动功 率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。
水处理电源特点：
1.电源可在稳压限流或稳流限压状态下工作，两状态可任意切换
2.直流输出电压稳压精度在50%-100%，输入电压10%波动或负载变化时，输出电压不 变稳压精度≤0.5%。
3.具有滤波功能，防止电源启动对仪表干扰，杜电网的污染，可避免电流的“良涌” 现象。
4.缺相保护：当电源三相交流进线缺相时，电源自动封锁，当排除故障后，电源将自 动恢复工作。
5.过流保护：当电流超过额定值时，电源自动处于过流停机报警状态。
6.短路保护：当电源负载短路或电源内部器件短路，空气开关自动切断电源。
7.超温保护：当电源有异常使用IGBT、肖特基等半导体器件基座温度≥80℃时，主控 板内电子开关工作，电源处于封锁状态，可有效保护电源。

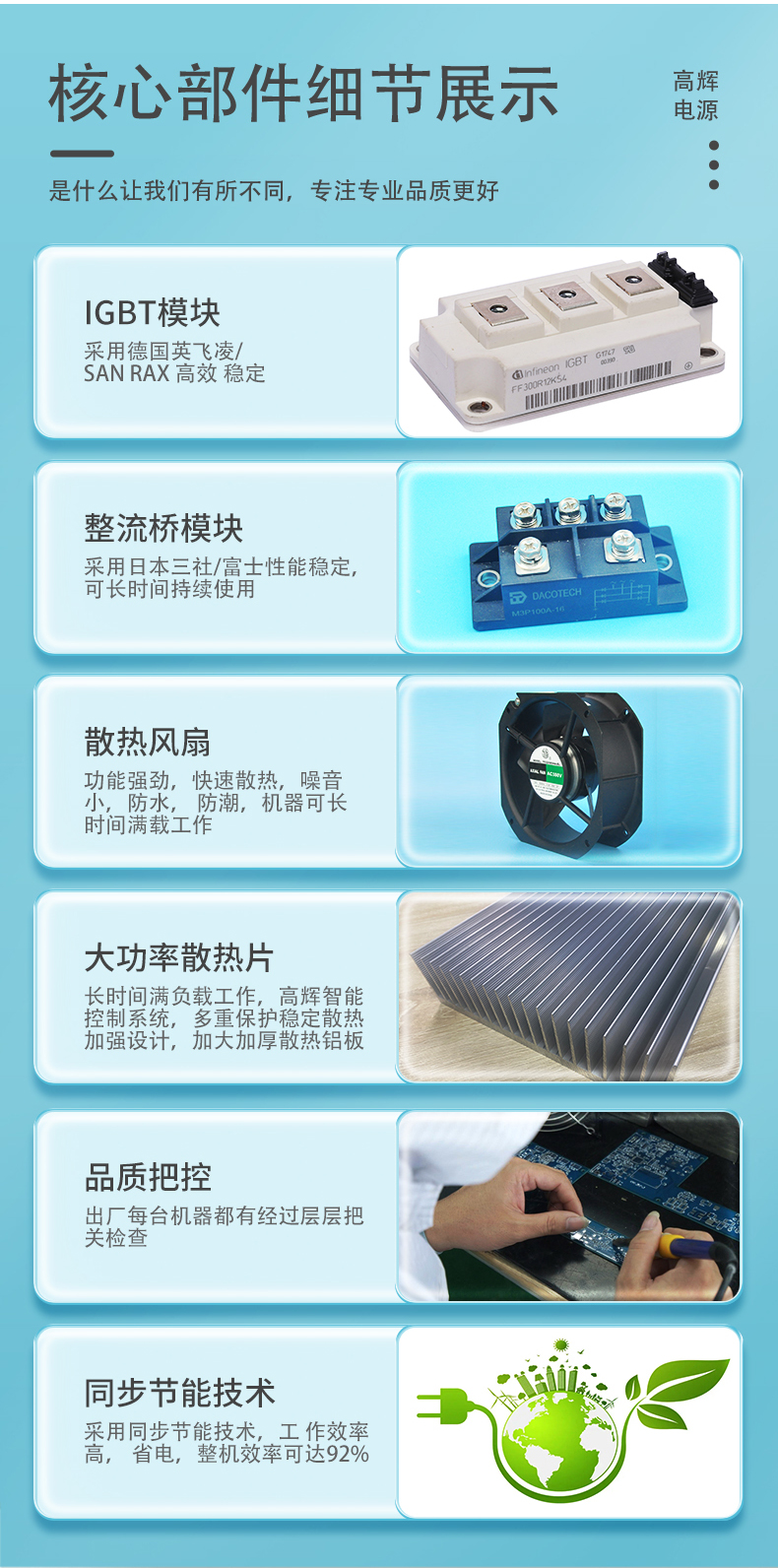

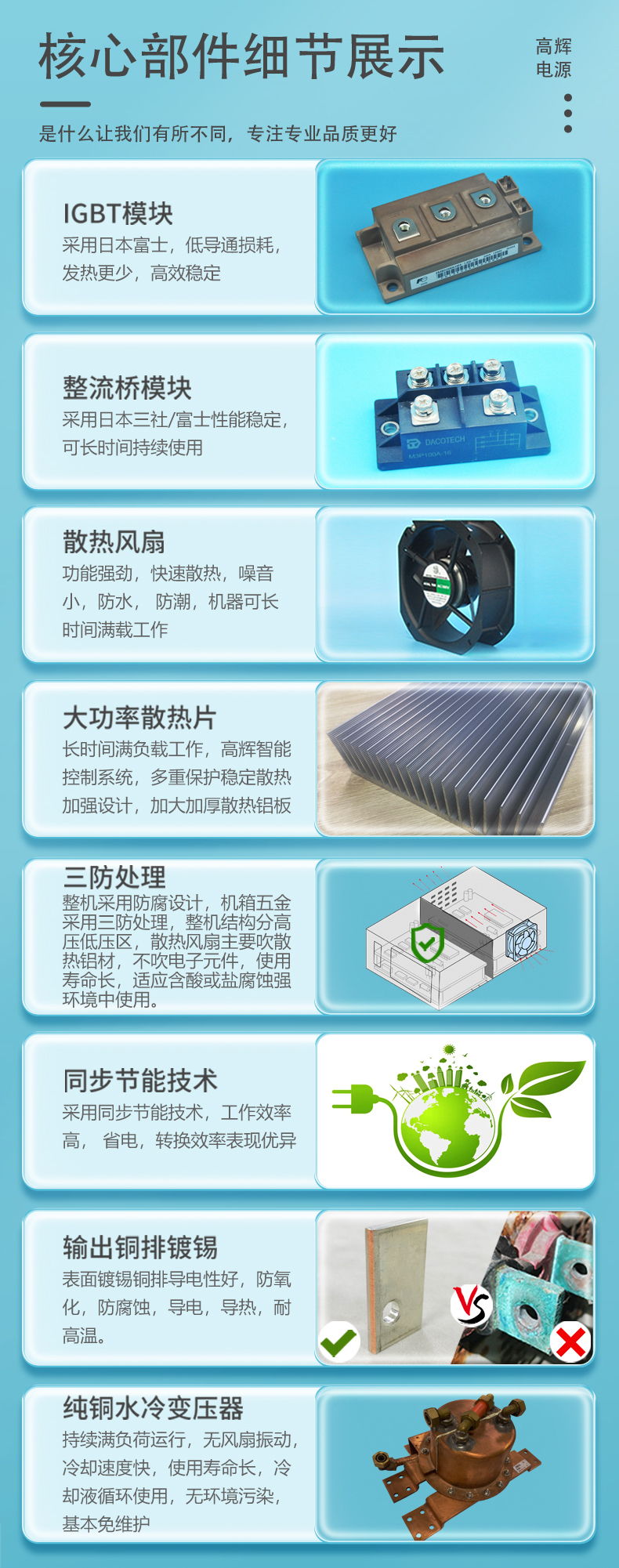

高频整流电源的核心部件细节展示
IGBT模块：采用德国英飞凌/SAN RAX 高效 稳定
整流器模块：采用日本三社/富士性能稳定，可长时间持续使用
散热风扇：功能强劲，快速散热，噪音小，防水，防潮，机器可长时间满载工作
呵护电极板延长寿命：通过智能控制系统对输出波形、精度保持稳定，在高效转化而减少对电极板的损耗，从而达到延长寿命降低成本。
同步节能技术：采用同步节能技术，工作效率高，省电，整机最高效果可达92%
大功率散热片：长时间满负载工作，高辉智能控制系统，多重保护稳定，散热加强设计，加大加厚散热铝板
支持RS485通讯：可与电脑、手机或PLC通讯控制，联网远程实时监控和操作
